Glavne značajke i aplikacije

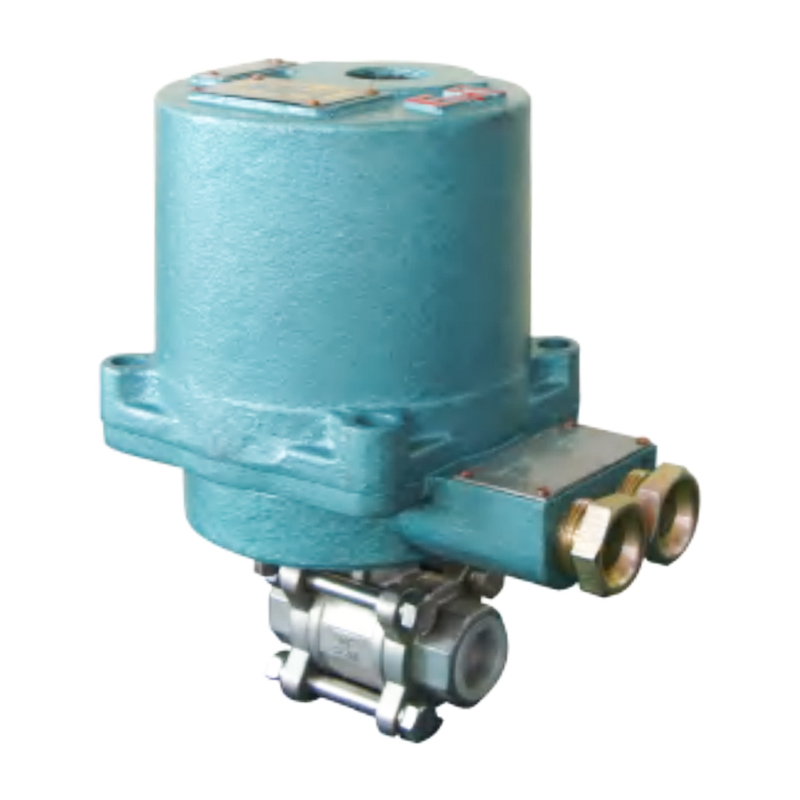

Električni uređaj za integrirani ventil za eksploziju ZBY serije (u daljnjem tekstu Električni uređaj) nova je generacija inteligentnog upravljačkog mehanizma za rudarske ventile. Dolazi s inteligentnom upravljačkom jedinicom i dizajniran je s mehanizmom elektromehaničke integracije, koji može postići kontrolu na licu mjesta, centralizirano upravljanje i daljinsko upravljanje rudarskih ventila bez potrebe za namjenskim upravljačkim okvirom. Konfigurirajući modbus, profilus i druga komunikacija sa sabirnicom: s 485 sučelja sabirnice za postizanje podataka o podacima. Ova serija električnih uređaja vrlo je prikladna za korisnike za instaliranje, uklanjanje pogrešaka i održavanje, što može u velikoj mjeri uštedjeti troškove instalacije i skratiti cikluse instalacije. Posebno je dizajniran i proizveden za uvjete upotrebe i inteligentan razvoj rudnika ugljena. ZBY električna instalacija prikladna je za ventile s linearnim kretanjem ploča ventila, kao što su ventili za vrata, ventili za distribuciju vode, ventili vodenih vrata itd.; Nakon dodavanja dvostupanjskog mjenjača za redukciju, može se koristiti i za ventile s rotacijom ploče ventila od 90 stupnjeva, poput ventila leptira, prigušivača itd.
Dizajn i proizvodni standardi za zBY serije rudarstvo eksplozije Integrirani ventil Električni uređaj
| Q/3204CN 004-2019 | Tehnički uvjeti za električni uređaj za integrirani ventil od mina |
| GB3836.1-2010 | Eksplozivna atmosfera 1. dio: Opći zahtjevi za opremu |
| GB3836.2-2010 | Eksplozivna atmosfera 2. dio: Oprema zaštićena plameproosnim tip "D" |
Eksplozija Vrsta dokaza: Rudarska vrsta otporna na eksploziju, oznaka otporna na eksploziju je exd I MB
Tablica obrisa i dimenzija
| Model | H | H1 | L1 | L2 | F | φd |
| ZBY10/ZBY15/ZBY20/ZBY30 | 300 | 130 | 200 | 295-385 | 410 | 350 |
| ZBY45/ZBY60 | 430 | 195 | 280 | 440 | 435 | 470 |
| ZBY90/ZBY120 | 440 | 195 | 285 | 530 | 465 | 500 |
Specifikacije modela ZB/ZBY i glavni parametri performansi
| Specifikacije modela | Nominalni moment (N · m) | Maksimalni promjer stabljike (mm) | Maksimalni broj okretaja (okreti) | Ručni omjer brzine | Izlazna brzina (r/min) | Motorna snaga (KW) | Motorna struja (A) | Referentna težina (Kg) | |
| 660V | 380V | ||||||||
| ZB/ZBY10 | 100 | 28 | 400 | 1: 1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
| ZB/ZBY15 | 150 | 28 | 400 | 1: 1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
| ZB/ZBY20 | 200 | 40 | 400 | 1: 1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
| ZB/ZBY30 | 300 | 40 | 400 | 1: 1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
| ZB/ZBY45 | 450 | 48 | 400 | 1: 1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
| ZB/ZBY60 | 600 | 48 | 400 | 1: 1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
| ZB/ZBY90 | 900 | 60 | 400 | 1: 1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
| ZB/ZBY120 | 1200 | 60 | 400 | 1: 1 | 24 | 3 | 4.7 | 8.2 | 147 |
| ZB180 | 1800 | 70 | 400 | 22.5: 1 | 24 | 5.5 | 7.5 | 13 | 264 |
| ZB250 | 2500 | 70 | 400 | 22.5: 1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
| ZB350 | 3500 | 75 | 400 | 22.5: 1 | 24 | 11 | 12.1 | 21 | 275 |
Napomena: Mogu se pružiti i druge brzine kako bi se zadovoljile potrebe korisnika.
Strukturni shematski dijagram i dimenzije veze ZB/ZBY i ventila
| Model | Vrsta zakretnog momenta JB2920 | |||||||||||
| Prirubnica | D | D1 | D2 (H9) | H1 | f | h | D1 | d2 | d | n | α | |
| ZB/ZBY10/15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45 ° |
| ZB/ZBY20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
| ZB/ZBY45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | Φ18 | |||
| ZB/ZBY90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | Φ22 | ||||
| ZB180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | Φ26 | ||
| ZB350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | Φ22 | 8 | 22,5 ° | ||
