AK, AKZ Multi Turn Inteligentni električni aktuator

Aukema rotacijski inteligentni električni aktuator ima dvije vrste upravljanja: AK inteligentna vrsta prekidača i AKM inteligentna vrsta podešavanja. Pogodno za kontrolu ventila za globus, ventile za vrata, ventile za gas, ventile za vodu i ostale ventile, to je nova generacija stručnjaka za upravljanje ventilima.

Dobiti ponudu

AK, AKZ trofazni podaci o performansama

Model	Izlazni moment (NM)	Izlazna brzina (RPM)	Napon napajanja (V)	Broj faze snage (pH)	Frekvencija (Hz)	Nominalna moć (KW)	Ocijenjena struja (a)	Referentna težina (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

AKS jednofazni podaci o izvedbi aktuatora

Model	Izlazni moment (NM)	Izlazna brzina (RPM)	Napon napajanja (V)	Broj faze snage (pH)	Frekvencija (Hz)	Nominalna moć (KW)	Ocijenjena struja (a)	Referentna težina (kg)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK, AKZ aktuator Vanjske adutmenzije

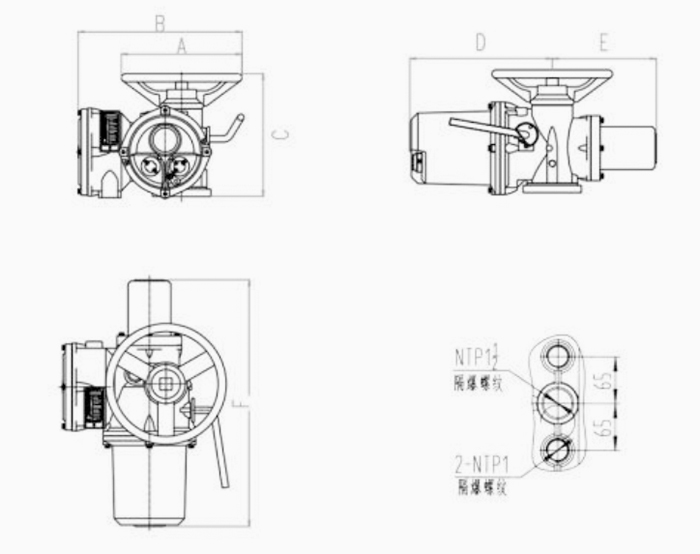

AK18-40 tip

Parametri pokretača \ Specifikacije aktuatora	A	B	C	D	E	F
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

AK70-95 tip

AK, veličina prirubnice AKZ Aktuator

Veličina priključka tipa zakretnog momenta (JB2920)

Parametri pokretača \ Specifikacije aktuatora	D	D1	D2	di	d2	d	h	Bok	f	b
AK18	φ145	Φ120	φ90	φ30	φ45	4-m10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-mu22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-mu26	16	2	6	30

Veličina priključka tipke (GB12222)

Parametri aktuatora \ Specifikacije aktuatora	Prirubnica	D	D1	D2 (F8)	f	D (max)	d	L	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22,5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22,5 °

Usporedna grafikon terminala ožičenja AK i AKZ

Terminalni blok serijski broj	Definicija terminala	Terminalni blok serijski broj	Ime terminalnog bloka	Terminalni blok serijski broj	Ime terminalnog bloka
	Uzerni karakter (uzemljenje)	16	S7 Hold relej 1 kraj*	31
1	380Vac1 **	17	S7 Hold relej 2*	32
2	380Vac2 **	18	S8 Hold relej 1 kraj*	33	Daljinsko isključivanje
3	380Vac3 **	19	S8 Hold relej 2 terminala*	34	Zadržati/zaustaviti
4	DC napajanje 0V (24V DC napajanje "-" Izlaz)	20	S9 Hold relej 1 kraj*	35	Otvoreno na daljinu
4	DC napajanje 0V (24V DC napajanje "-" Izlaz)	21	S9 Hold relej 2 terminala*	36
5	DC napajanje 24V (24V DC napajanje "" izlaz)	22	4-20mA Položaj za ventil Povratna informacija trenutni izlaz	37	Priručnik/automatski visoki napon uobičajena strana*
5	DC napajanje 24V (24V DC napajanje "" izlaz)	23	4-20ma Položaj za ventil Povratna informacija struja struja-	38	Daljinski visoki napon Commons*
6	S1 relejni kraj 1 (otvoreno na mjestu)	24		39	Uobičajena strana ručnog/automatskog niskog napona*
7	S1 relej 2 kraja (otvoren na mjestu)	25	Akcija hitne pomoći (ESD)	40	S6 relej zajednički terminal (alarm za greške)
8	S2 relej 1 kraj (isključen na mjestu)	26	4-20mA Upravljački ulaz za kontrolu položaja ventila	41	S6 relej kraj 1 (alarm za grešku)
9	S2 relej 2 završava (isključeno na mjestu)	27	4-20mA Upravljanje strujom ventila za ventil	42	S6 relejni terminal 2 (alarm za grešku)
10	S3 relejni terminal 1 (otvoreni moment)	28	Priručnik/automatski odabir signala	43
11	S3 relejni terminal 2 (otvoreni moment)	29	S10 Zadržite relej 1 kraj*
12	S4 relej 1 kraj (isključen okretni moment)	30	S10 Hold Relej 2 terminala*
13	S4 relej 2 kraja (isključen okretni moment)	Upozoriti! Prije povezivanja s napajanjem, molimo pogledajte nazivnu vrijednost napona na natpisnoj pločici električnog aktuatora. Kada je napajanje trofazni 380V , Spojite terminal br. 1.2.3, a kada je napajanje jednofazna 220V, povežite terminal br. 1.2.
14	S5 relej 1 kraj (polje/daljinski upravljač)
15	S5 relej 2 kraja (polje/daljinski upravljač)

AK Specifikacije veličine ulaznih kabela za ožičenje: Srednji ulaz je NPT1- HOLL, a dva ulazna priključka s obje strane su NPT1.
Četiri trofazne (380Vac/50Hz) terminala snage i tri jednofazna (220VAC/50Hz) napajanja, sa specifikacijom M5. Ukupno su 43 signala, s specifikacijom M4.
Inteligentni sklopni tip: 3-jezgreni kabel napajanja; Kontrolna žica 3-jezgre; 15 jezgre signala kabel.
NAPOMENA: Ako trebate proširiti više pokazatelja statusa ili kontrolu autobusa i imati posebne zahtjeve, obratite se dobavljaču ili našem društvu.
