Kratak uvod

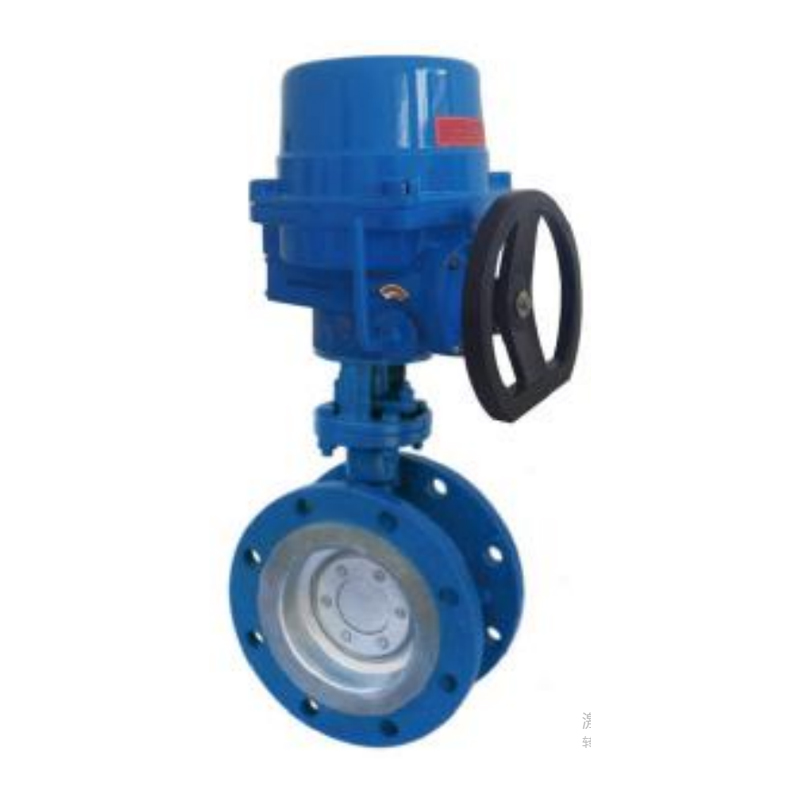

D941H Električni ventil za prirubnicu s tvrdom brtvom prihvaća tri ekscentričnog dizajna strukture tvrdog brtve. Nakon strogog proračuna, prsten za brtvljenje "" - nema trenja s pločom leptira, rješavajući problem tradicionalnih ventila za ekscentrične leptir koji još uvijek imaju kliznu trenje na površini za brtvljenje u trenutku otvaranja i zatvaranja od 0 do 10 stupnjeva. Postiže učinak odvajanja površine zapečaćenja leptira u trenutku otvaranja i brtvljenja u trenutku zatvaranja, te proširuje radni vijek i postiže dobre performanse brtvljenja.
Površina brtvljenja diskovne ploče izrađena je od zavarivanja na bazi kobalta na tvrdom zlatu, koje je otporno na habanje. Diskovna ploča velike veličine prihvaća strukturu okvira s velikom čvrstoćom, velikim područjem prekomjernog struja i niskom otporom protoka. Njegova jedinstvena struktura omogućuje da se "prekidač" dovrši jednostavnim rotiranjem stabljike ventila 90 °. Stoga se električni tvrdi zapečaćeni ventili leptira naširoko koriste u cjevovodima za korozivne medije kao što su metalurgija, električna energija, nafta, kemijska, zrak, plin, zapaljivi plinovi, a vodovod i odvodnja sa srednjim temperaturama ≤ 425 ℃, kao što je dobar uređaj za regulaciju protok i rezanje tekućine. Proizvod je u skladu s nacionalnim standardom ispitivanja tlaka ventila GB/T13927-92.
Tehnički parametar
Električni aktuator Neobvezne značajke | Prebacivanje, integralno, podešavanje, inteligentno |
Električni aktuatori dostupni su u raznim modelima | Q, DQ, QM, QC, AKQ serija, opcionalna z serija velikog promjera, serija AK |
napon | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominalni promjer | Dn50mm ~ dn1200mm |
Nominalni pritisak | Pn1.0MPA-PN2.5MPa |
Primjenjiva temperatura | -30 ~ 425 ℃ |
Spoj | Prirubnik |
Materijal za tijelo | Ugljični čelik, nehrđajući čelik |
Materijal diska | Ugljični čelik, nehrđajući čelik, legirani čelik itd |
Sjedala | Volfram karbid, volfram karbid, legura nikla, grafitni kompozit, PTFE |
Primjenjivi mediji | Voda, para, ulje, slabo korozivni mediji itd |
Tablica glavne dimenzije
Dn (mm) | L | H | 1,0MPa | 1,6MPa | ||||||
D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |||
50 | 108 | 320 | 160 | 125 | 100 | 4-mu18 | 160 | 125 | 99 | 4-mu18 |
65 | 112 | 370 | 195 | 145 | 120 | 4-mu18 | 180 | 145 | 118 | 4-mu18 |
80 | 114 | 370 | 215 | 160 | 135 | 8-φ18 | 195 | 160 | 132 | 8-φ18 |
100 | 127 | 370 | 245 | 180 | 155 | 8-φ18 | 215 | 180 | 156 | 8-φ18 |
125 | 140 | 420 | 280 | 210 | 185 | 8-φ18 | 245 | 210 | 184 | 8-φ23 |
150 | 140 | 505 | 335 | 240 | 210 | 8-φ23 | 280 | 240 | 211 | 12-φ23 |
200 | 152 | 610 | 390 | 295 | 265 | 8-φ23 | 335 | 295 | 266 | 12-φ26 |
250 | 165 | 665 | 440 | 350 | 320 | 12-φ23 | 390 | 355 | 319 | 12-φ26 |
300 | 178 | 755 | 460 | 400 | 368 | 12-φ23 | 460 | 410 | 370 | 16-mu26 |
350 | 190 | 860 | 500 | 460 | 428 | 16-φ23 | 520 | 470 | 429 | 16-mu26 |
400 | 216 | 890 | 565 | 515 | 482 | 16-mu25 | 580 | 525 | 480 | 16-mu30 |
450 | 222 | 966 | 615 | 565 | 532 | 20-mu25 | 640 | 585 | 530 | 20-mu3033333333 |
