Glavne značajke i aplikacije
Poboljšanjem razine automatizacije rudnika ugljena, ručni ventili teško je prilagoditi se potrebama modernog razvoja, a električni ventili se široko koriste u novo dizajniranim rudnicima ili obnovi starih mina. Električni uređaj za ventil za eksploziju naše tvrtke posebno je razvijen za poboljšanje sustava za automatizaciju ventila za rudnike ugljena, a KXBC Explosion-Oifloit Ventil Electric Upravljački okvir je upravljački proizvod koji je podudaran s električnim uređajem za ventil otporne na eksploziju.
KXBC rudarska eksplozija otporna na ventil za upravljanje električnim uređajima za ventil ima funkciju povezivanja s sučeljem DCS sustava, što primjenu upravljačkog okvira u automatizacijskim sustavima opširnijim i pouzdanijim. Na temelju toga, upravljački okvir ima funkcije kao što su zaštita kratkog spoja, zaštita od preopterećenja, zaštita od podlaznice, zaštita istjecanja, zaštita momenta, zaštita od faznog kvara i automatska korekcija identifikacije faznih sekvenci. Također ima funkcije prebacivanja za upravljanje moždanim udarom i daljinsko/lokalno upravljanje, što njegove praktične funkcije čine potpunijim.
Vanjski dizajn KXBC rudarske eksplozijske električne upravljačke kutije za upravljanje ventilom ne samo da osigurava performanse otporne na eksploziju, već ima i mehaničke i električne funkcije za isprepletanje kako bi se spriječila pogreška, čineći opremu sigurnom i pouzdanom za upotrebu. Na temelju toga, kako bi se nadgledao rad opreme, ovaj proizvod također postavlja različite pokazatelje praćenja rada, kao što su indikator napajanja, indikator otvaranja ventila, indikator zatvaranja ventila, indikator zakretnog momenta, indikator grešaka i zaslon za otvaranje položaja ventila.
Metoda prikaza modela
Radni uvjeti i radno okruženje
| Radni uvjeti | Napon za opskrbu | 380V/660V 50Hz |
| Upravljački napon | AC36V 、 AC24V; DC24V | |
| Struja | 9 ～ 15A | |
| Radno okruženje | Temperatura okoline | -20 ℃ ~ 40 ℃ |
| relativna vlaga | ≤ 95% (na 25 ° C) | |
| Koristite okoliš | U rudnicima ugljena koji sadrže eksplozivne i opasne plinove od metanskog i ugljena prašine (osim rudarskih lica); Na mjestima gdje nema značajnih vibracija tresenja i udara; Nagib na ugradnju vodoravne ravnine ne prelazi 15 °. | |
| Znakovi otporni na eksploziju | Exd i mb | |
Dizajnirani i proizvodni standardi za KXBC serije rudarske eksplozije, ventil za ventil za upravljanje električnim uređajima
| Q/3204CN002-2011 | Tehnički uvjeti za upravljačku kutiju Električnog uređaja za ventil od mina | |
| GB3836.1-2010 | Električna oprema za eksplozivne atmosfere Dio 1: Opći zahtjevi | |
| GB3836.2-2010 | Električna oprema za eksplozivne atmosfere dio 2: Falseofan tip "D" | |
| GB3836.3-2010 | Električna oprema za eksplozivne atmosfere Dio 3: Oprema zaštićena povećanom sigurnosnom tipom "E" | |
Tehnička izvedba kontrolnog okvira
1. Upravljački okvir ima višestruke zaštitne funkcije kao što su kratki spoj, fazni kvar, preopterećenje itd.
2. Postoji gumb za zaustavljanje prekidača, prekidač na licu mjesta/daljinski prekidač, LCD zaslon za otvaranje ventila i prekidač statusa na mjestu signal, signal pucanja, signal daljinskog upravljanja i 4-20mA signal pozicija za povratni signal na daljinsko upravljanje.
3. Razina signala (DC): 5V, 24V
4. Izlazna impedancija ≤ 700 Ω
5. Izlazna maksimalna signalna struja DC36 mA
6. Nakon što se utvrdi smjer rotacije motora, fazni slijed trofaznog napajanja može se automatski ispraviti, a korisnici se mogu slobodno povezati s trofaznim napajanjem električnog upravljačkog okvira.
7. Način upravljanja može se odabrati prekidačem DIP -a:
(1) Konvencionalni način upravljanja: JOG način; Ili održavati put.
(2) dva redak upravljanja: sa signalom uključenim/bez isključenja signala; Ili može postojati barijera ili nema barijere,
8. Prihvaćanje brze strukture vrata i modularne strukture unutarnjeg kruga, prikladno je za održavanje i popravak na licu mjesta.
9. Može se pouzdano povezati s različitim sustavima samokontrole:
(1) Omogućite suhe kontakte od strane korisnika i upotrijebite 24 VDC napajanje na modulu.
(2) Korisnik osigurava napajanje od 24 VDC, a u ovom trenutku negativni pol korisnikovog 24 VDC napajanja paralelno je povezan s negativnim polumjerom napajanja modula. Povezan je pozitivni stup napajanja
Unošenjem svakog funkcionalnog kraja modula mogu se postići različite upravljačke funkcije.
10. I ulazni i izlazni signali su optički izolirani, s jakom anti-interferencijskom sposobnošću.
11. Otvaranje ventila, zatvaranje, elektroničko isprepletanje i mehaničko isprepletanje osiguravaju da se otvoreni i zatvoreni AC kontaktori ne mogu istovremeno zatvoriti.
Vrijednost zaštite od podnaponskog napona negativna je 15% nazivnog napona.
13. Može se konfigurirati za komunikaciju sa sabirnicom kao što su Modbus i Profibus, s 485 sučeljem sabirnice za postizanje komunikacije s podacima.
Vanjska struktura i dimenzije upravljačkog okvira

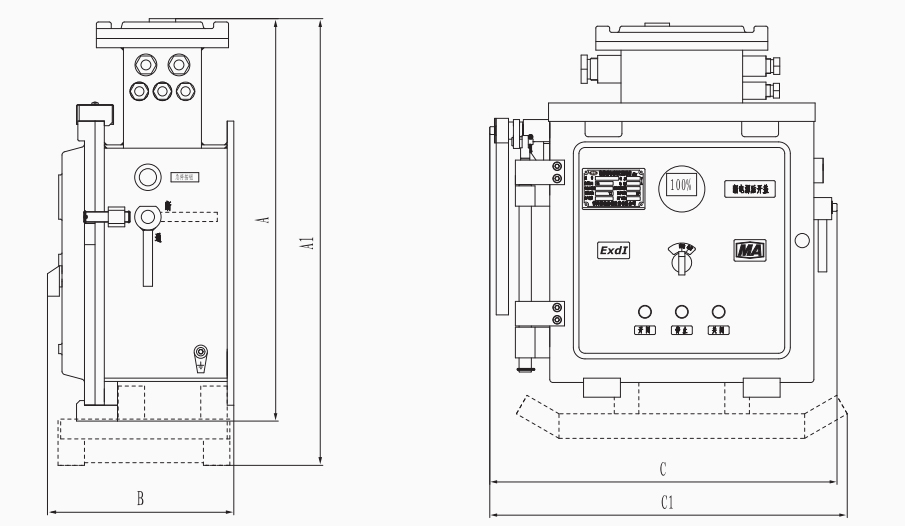

Jedna kontrola, jedan obris crteža
| Tip | A (visoko) | A1 | B (široko) | C (dugo) | C1 | Dimenzije instalacije (duljina x visina) | Rupa za ugradnju |
| Zidni montiran | 610 | / | 280 | 565 | / | 180 × 400 | 4-mu12 |
| Sled Style33333333 | / | 675 | 280 | / | 580 | / | / |
