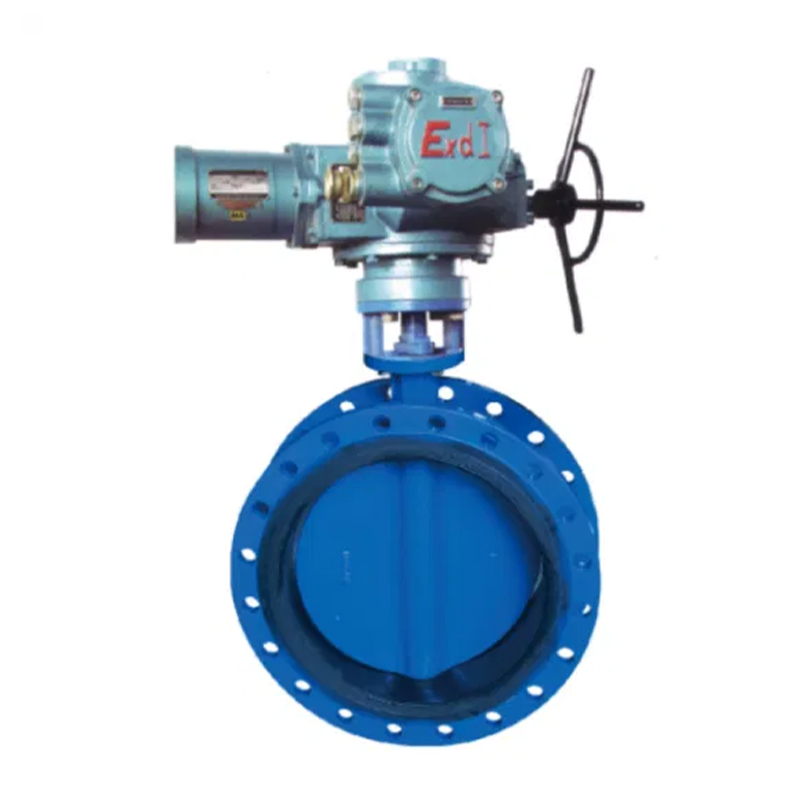

MD Mining Explosion otporan na električni ventil leptira

Dobiti ponudu

Glavne značajke i aplikacije

DOKTOR MEDICINE Mining Explosion otporan na električni ventil leptira koristi se za vodene cjevovode kao što su zaštita od požara u ugljenu i pročišćavanje okoliša. Postoje dvije vrste: Tip Split i integrirani tip:
Nakon što se koristi u kombinaciji s KXBC rudarstvom za eksploziju za eksploziju, električni okvir za električni ventil s podijeljenim tipom, može se povezati s DCS sustavom da bi se postigla
Automatizirana kontrola plinovoda;
Integrirani ventil za električni leptir dolazi s upravljačkim sustavom koji se može uključiti i isključiti ili na daljinu na tijelu, postižući daljinsko prebacivanje ili podešavanje bez potrebe za zasebnim upravljačkim okvirom.
MODBUS, PROFIBUS I RAZREDA BUS COMPUCION -a mogu se konfigurirati, s 485 sučelja sabirnice za postizanje komunikacije s podacima.

Standardi izvršenja

Dizajn i proizvodnja	GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008
Cjevovod	GB9113.1 ~ GB9113.4-2000
Pregled i testiranje	GB/T 13927-2008 JB/T9092-1999

Glavni tehnički parametri

Model ventila za električni leptir za mine		MD
Mine električni ventil za leptir dostupan je u različitim oblicima		Split tip, jednodijelni tip
Opcijska funkcija ventila za električni leptir za rudarstvo		Tip prekidača od plamena
Električni ventil leptira prikladan je za srednju i temperaturu		Voda, ulje; ≤120 ℃
Napon		380/66033333333V
Nominalni promjer		Dn50 ~ DN1200
Nominalni pritisak		Pn1.0MPA ~ PN1.6MPa

Strukturni shematski dijagram

Tablica za odabir za veličine veze i srodne rudarske električne uređaje otporne na eksploziju

Glavne dimenzije električnog ventila leptira (MM)								Glavni parametri rudarskog električnog uređaja otpornih na eksploziju
DN	L	PN10			PN16			Specifikacija i model	Napon (v)	Snaga (KW)
DN	L	φd	φd1	n-φd	φd	φd1	n-φd	Specifikacija i model	Napon (v)	Snaga (KW)
50	108	165	125	4-18	165	125	4-18	QMB9-0.85G integracija bez potrebe za zasebnim upravljačkim okvirom QB/QBY10	127	0.04
50	108	165	125	4-18	165	125	4-18		380/660	0.18
65	112	185	145	4-18	185	145	4-18	QMB9-0.85G integracija bez potrebe za zasebnim upravljačkim okvirom QB/QBY10	127	0.04
65	112	185	145	4-18	185	145	4-18		380/660	0.18
80	114	200	160	8-18	200	160	8-18	QMB15-0.6G integracija bez potrebe za zasebnim upravljačkim okvirom QB/QBY20	127	0.04
80	114	200	160	8-18	200	160	8-18		380/660	0.18
100	127	220	180	8-18	220	180	8-18	QMB15-0.6G integracija bez potrebe za zasebnim upravljačkim okvirom QB/QBY20	127	0.04
100	127	220	180	8-18	220	180	8-18		380/660	0.18
125	140	250	210	8-18	250	210	8-18	QMB25-0.6G integracija bez potrebe za zasebnim upravljačkim okvirom QB/QYB20	127	0.06
125	140	250	210	8-18	250	210	8-18		380/660	0.18
150	140	285	240	8-22	285	240	8-22	QMB25-0.6G integracija bez potrebe za zasebnim upravljačkim okvirom QB/QBY30	127	0.06
150	140	285	240	8-22	285	240	8-22		380/660	0.18
200	152	340	295	8-22	340	295	12-22	QB/QBY40	380/660	0.18
250	165	395	350	12-22	405	355	12-26	QB/QBY90	380/660	0.25
300	178	445	400	12-22	460	410	12-26	QB/QBY120	380/660	0.37
350	190	505	460	16-22	520	470	16-26	ZB/ZBY15	380/660	0.37
400	216	565	515	16-26	580	525	16-30	ZB/ZBY20	380/660	0.55
450	222	615	565	20-26	640	585	20-30	ZB/ZBY20	380/660	0.55
500	229	670	620	20-26	715	650	20-33	ZB/ZBY30	380/660	0.75
600	267	780	725	20-30	840	770	20-36	ZB/ZBY45	380/660	1.1
700	292	895	840	24-30	910	840	24-36	ZB/ZBY60	380/660	1.5
800	318	1015	950	24-33	1025	950	24-39	ZB/ZBY60	380/660	1.5
900	330	1115	1050	28-33	1125	1050	28-39	ZB/ZBY90	380/660	2.2
1000	410	1230	1160	28-33	1255	1170	28-39	ZB/ZBY120	380/660	3
1200	470	1455	1380	32-33	1485	1390	32-39	ZB/ZBY120	380/660	3
