AKW serija Scotch York Pneumatski pokretač

Pregled pneumatskog pokretača AKW Scotch York

---

AKW pneumatski pokretači podijeljeni su u dvostruko djelovanje i jednokretni (proljetni povratak), dva podijeljena cilindara, veliki izlazni okretni moment, fleksibilno i stabilno djelovanje; Klipna šipka tvrdo je kromirana, s dobrom anti-abrazivnošću; Svi klizni dijelovi opremljeni su podmazanim ležajevima bez ulja ili vodećim prstenima kako bi se smanjio koeficijent trenja i proširio radni vijek.

C-krivulja karakteristični izlazni moment pneumatskog pokretača AKW prikladniji je za ventile velikog promjera i ventile leptira. Naširoko se koristi u različitim ventilima kao što su regulacijski ventili, kuglični ventili, ventili leptira, ventili za vrata, ventili za suspenzije, zaustavni ventili i ventili za utikače. To je idealan uređaj za realizaciju udaljenih centraliziranih ili individualnih kontrola cjevovoda za industrijsku automatizaciju.

AKW Scotch York Pneumatski pokretač Standardni parametri

---

Osnovni dizajn

Pneumatski dvostruki cilindrični dvostruki klip vilica tipa rotirajuća mehanizam

Model akwxx = dvostruko djelovanje

Model akwxxs = pojedinačno djelovanje (proljetni povratak)

Kut rotacije

Dvostruko djelovanje = 90 °

Pojedinačno djelovanje = 90 °

Podesivi kut s oba kraja 5 ° ~ 5 °

Tlak izvora zraka: 0,4 ~ 0,7MPa (maksimalno 1,0MPA)

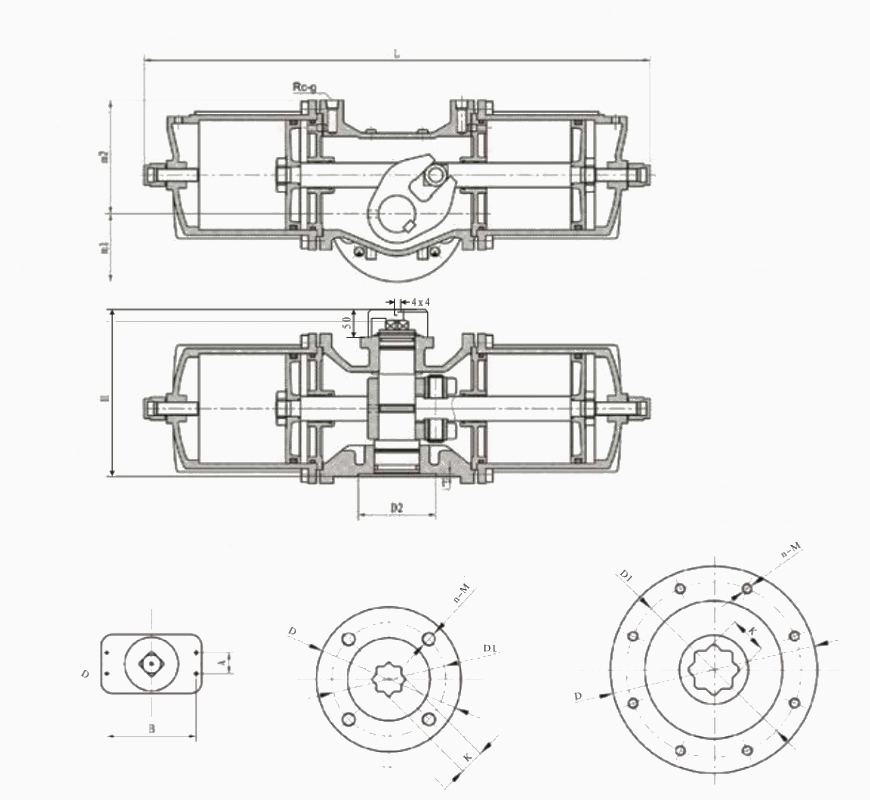

AKW Scotch York Pneumatska struktura pokretača

---

O: Izlazna osovina
Izlazni moment je velik, radnja je fleksibilna i stabilna; Klipna šipka je tvrdo pozlaćena, što ima dobru otpornost na habanje; Svi klizni dijelovi opremljeni su podmazanim ležajevima bez ulja ili vodećim prstenima kako bi se smanjio koeficijent trenja i produžio radni vijek
B: Kotač za rukovanje
Kad se prekida ili plinska linija odsječe ili postoji greška, ventil će se automatski zatvoriti ili otvoriti za oprugu, a ručka se može okrenuti kako bi se otvorio ili zatvorio ventil.
C: Vijci za podešavanje
Dva odvojena vijka za podešavanje na vanjskoj strani precizniji su i prikladniji za pokretač instaliranog na ventil kako bi se prilagodio otvoreni i zatvoreni položaj ventila. Ako je potrebno podešavanje punog moždanog udara, na dva krajnje poklopce također se konfiguriraju vijci za dulje podešavanje.
D: cilindar
Tijelo cilindra izrađeno je od duktilnog željeza, unutarnja površina obložena je PTFE -om, a unutarnja rupa je precizno obrađena, koja ima duži vijek trajanja i nizak koeficijent trenja.
E: Veličina veze
U skladu s međunarodnim standardima ISO5211
F: opružni cilindar
Kad se prekida ili plinska linija odsječe ili postoji greška, ventil se automatski zatvara ili otvara do opruge (ne može se rastaviti bez vodstva profesionalaca)
G: lijeva kutija
Izgrađeno od duktilnog željeza

AKW Scotch York Pneumatski pogon Funkcije i pribor

---

Pneumatski aktuator s dvostrukim djelovanjem: Dvo-pozicijska kontrola otvaranja i zatvaranja ventila.
Vrsta resetiranja opruge: Kada se odsječe krug ili plinska linija ili postoji greška, ventil se automatski otvara ili zatvara.
Jedno-električni solenoidni ventil: ventil se otvara ili se zatvara kada se napaja napaja, i zatvara se ili otvara kada je isključena snaga (dostupan je tip otporan na eksploziju).
Dvoelektrični magnetni ventil: ventil se otvara kada je jedna zavojnica energična, a ventil se zatvara kada je druga zavojnica energična, s memorijskom funkcijom (dostupan je tip otporan na eksploziju).
Uređaj za povratnu informaciju o ograničenju: Dugotrajno prijenos signala položaja prekidača ventila (dostupan je tip otporan na eksploziju).
Električni položaj: Prema trenutnoj veličini (standardna 4 ~ 20mA), srednji protok ventila se regulira i kontrolira. (Dostupna je vrsta otporna na eksploziju).
Pneumatski pozicioniranje: Prema veličini tlaka zračnog tlaka (standardna 0,02 ~ 0,1MPA), srednji protok ventila se regulira i kontrolira.
Električni pretvarač: Pretvara trenutni signal u signal tlaka zraka i koristi se zajedno s pneumatskim pozicioniranjem (dostupan je tip otporan na eksploziju).
Tripleks obrade izvora zraka: uključujući ventil za smanjenje tlaka zraka, filter, sakupljač uljane magle, koji može stabilizirati tlak izvora zraka, očistiti i podmazati pokretne dijelove.
Mehanizam ručnog rada: Automatska kontrola može se upravljati ručno u abnormalnim uvjetima.

AKW Scotch York Pneumatski pokretni moment

---

Jednostruki tip glumaca
