D971XT električna desulfurizacija stezaljki leptir ventil

Dobiti ponudu

Kratak uvod

D971XT ELEKTRIČNA DULUFURIZACIJA VENTIL VENTILE PROIZVODA JE PROIZVODI koji su dizajnirali naša tvrtka na temelju trenutnog domaćeg sustava odbacivanja dimnih plinova. Da bi se prilagodila koroziji vapnenačke suspenzije i gypsum suspenzije, ploča ventila i stabljika ventila izrađeni su od posebne legure otporne na koroziju, a sjedalo ventila izrađeno je od gume otporne na habanje kako bi se prilagodila eroziji sjedišta ventila velikim brojem suspendiranih čestica u tekućini. Stoga proizvod ima visoku otpornost na habanje i visoku otpornost na koroziju. Budući da je proizvod dizajniran prema zahtjevima korisnika, ciljano je i vrlo pouzdan. Primjenjivi mediji su korozivni mediji kao što su gipsum pepeo, sumporni dioksid, kaša od vapnene paste, procesna voda itd.

Tehnički parametar

Izborne značajke električnog pokretača	Vrsta prekidača, integralni tip, vrsta regulacije, inteligentni tip
Izborni modeli električnog aktuatora	Q, DQ, QM, QC, AKQ serija, opcionalna z serija velikog promjera, serija AK
Napon	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Nominalni promjer	Dn25mm ~ dn1400mm
Nominalni pritisak	Pn1.0MPA ~ PN1.6MPa
odgovarajuća temperatura	EPDM: -30- 100 ° C PTEE: -30- 120 ° C
Spoj	Vrsta vafela, u tip
Materijal za tijelo ventila	Duktilno željezo, ugljični čelik, nehrđajući čelik
Materijal za ploču ventila	2507, 1.4529
Obloge za ventil	NBR, EPDM, PTFE
Primjenjivi mediji	Gipsum vapno, sumporni dioksid, suspenzija od vapnene paste, procesna voda, itd.

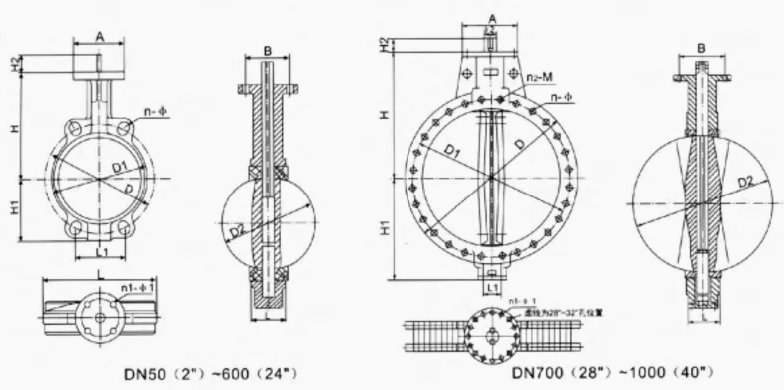

Tablica glavne dimenzije

Dn		H	H1	H2	L	L1	D	D1	D2	N - φ	N1-φ1	A	B	Okrugla osovina φ2	Kvadratna osovina φ2	Ravna osovina φ2	N2-M
mm	centimetar
50	2 "	146	68	32	42	84.84	120	118	52.9	4-mu23	4-mu6,7	90	70	12.6	9x9	10	/
65	21/2 "	152	75	32	44.7	96.2	136.2	137	64.5	4-mu26.5	4-mu6,7	90	70	12.6	9x9	10	/
80	3 "	163	93	32	45.2	61.23	160	143	78.8	8-φ18	4-mu6,7	90	70	12.6	9x9	10	/
100	4 "	173	104	32	52.1	70.8	185	156	104	4-mu24.5	4-φ10.3	90	70	15.77	11x11	12	/
125	5 "	194	118	32	54.4	82.28	215	190	123.3	4-mu23	4-φ10.3	90	70	18.92	14x14	14	/
150	6 "	206	133	32	55.8	91.08	238	212	155.6	4-mu25	4-φ10.3	90	70	18.92	14x14	14	/
200	8 "	234	165	45	60.6	112.89	295	268	202.5	4-mu25	4-φ14.3	125	102	22.1	17x17	17	/
						76.35				4-mu23
250	10 "	271	197	45	65.6	92.4	357	325	250.5	4-mu29	4-φ14.3	125	102	28.45	22x22	22	/
300	12 "	309	224	45	76.9	105.34	407	403	301.6	4-mu29	4-φ14.3	125	102	31.6	22x22	24	/
250	14 "	368	267	45	76.5	91.11	467	436	333.3	4-mu30	4-φ14.3	125	102	31.6	22x22	24	/
400	16 "	400	309	51.2	86.5	100.47	515	488	389.6	4-mu26	4-φ20.6	175	140	33.15	/	/	/
				72		102.42	525			4-mu30
450	18 "	422	328	51.2	105.6	88.39	565	539	440.51	4-mu26	4-φ20.6	175	140	38	/	/	/
				72		91.51	585			4-mu30
500	20 "	480	361	64.2	131.8	96.99	620	593	491.6	4-mu26	4-φ20.6	175	140	41.15	/	/	/
				82		101.68	650			4-φ33
600	24 "	562	459	70.2	152	113.42	725	816	592.5	20-mu30	4-φ22.2	210	165	50.65	/	/	/
				82		20.46	770			20-mu36
700	28 "	624	420	66	163	109.65	840	895	695	24 "	8-φ18	300	254	63.35	/	/	4-m33
				82						20-mu36
800	32 "	672	591	66	188	124	950	1015	764.7	24-hvala	8-φ18	300	254	63.35	/	/	/
				82						24-mu39
900	36 "	720	656	118	203	117.57	1050	1115	864.7	24-hvala	8-φ18	300	254	75	/	/	4-m30
1000	40 "	800	721	142	216	129.89	1160	1230	965	24-mu36	8-φ18	300	254	85	/	/	4-m33
