J941H Električni ventil

Dobiti ponudu

Pregled ventila za električne globuse J941H

J941H Električni ventil za zaustavljanje sastoji se od dva dijela: električni aktuator i ventil za zaustavljanje. Materijal za tijelo ventila je potpun, a punilo i cijeli komad mogu se razumno odabrati u skladu s stvarnim radnim uvjetima ili zahtjevima korisnika. Može se primijeniti na različite tlake, temperature i srednje uvjeti. Ventil se uglavnom koristi za rezanje, distribuciju i promjenu smjera protoka medija u cjevovodu. Obično se ne koristi za podešavanje jer je neuravnotežena sila prevelika tijekom podešavanja, što će uzrokovati jaku eroziju u jezgri ventila. Pogodan je za opskrbu vodom i odvodnju, petrokemijsku, metalurgiju i druga mjesta s visokim tlakom.
Električni ventil za zaustavljanje je prisilni ventil za brtvljenje, pa kad je ventil zatvoren, tlak se mora primijeniti na disk ventila kako bi se površina za brtvljenje ne procurila. Kad medij uđe u ventil s dna diska ventila, otpor koji radna sila treba prevladati je trenje između stabljike ventila i punila i potiska koji je nastao pritiskom medija. Sila za zatvaranje ventila veća je od sile za otvaranje ventila, tako da bi promjer stabljike ventila trebao biti velik, u protivnom će se stabljika ventila saviti.

Tehnički parametar

Izborne značajke električnog pokretača	Vrsta prekidača, integralni tip, vrsta regulacije, inteligentni tip
Izborni modeli električnog aktuatora	Z serija, AK serija
Napon	AC220V, AC380V
Nominalni promjer	Dn10mm ~ dn300mm
Nominalni pritisak	Pn1.0MPa ~ pn6.4MPa
odgovarajuća temperatura	-30 ~ 550 ° C
Spoj	Prirubnica
Materijal za tijelo ventila	Lijevani čelik, 304, 316, 316L
Materijal za ploču ventila	Lijevani čelik, 304, 316, 316L
Obloge za ventil	PTFE, ppl, metalna brtva
Primjenjivi mediji	Voda, nafta, kiselina, viskozna tekućina, medij za suspenzije, itd.

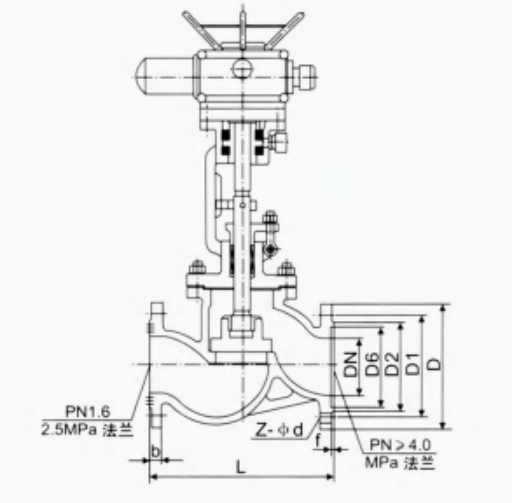

J941H Veličina i modeli Električnih ventila

PN (MPA)	DN (mm)	L	D	D1	D2	b	f	Z-φd
1.6	10	130	90	60	40	14	2	4-mu14
	15	130	95	65	45	16	2	4-mu14
	20	150	105	75	55	16	2	4-mu14
	25	160	115	85	65	16	2	4-mu14
	32	180	135	100	78	18	2	4-mu18
	40	200	145	110	85	18	3	4-mu18
	50	230	160	125	100	18	3	4-mu18
	65	290	180	145	120	18	3	4-mu18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-mu14
	15	130	95	65	45	16	2	4-mu14
	20	150	105	75	55	16	2	4-mu14
	25	160	115	85	65	16	2	4-mu14
	32	180	135	100	78	18	2	4-mu18
	40	200	145	110	85	18	3	4-mu18
	50	230	160	125	100	20	3	4-mu18
	65	290	180	145	120	22	3	4-mu18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-mu14
	15	130	95	65	45	40	16	2	4-mu14
	20	150	105	75	55	51	16	2	4-mu14
	25	160	115	85	65	58	16	2	4-mu14
	32	180	135	100	78	66	18	2	4-mu18
	40	200	145	110	85	76	18	3	4-mu18
	50	230	160	125	100	88	20	3	4-mu18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-mu30
6.4	10	170	100	70	50	35	18	2	4-mu14
	15	170	105	75	55	41	18	2	4-mu14
	20	190	125	90	68	51	20	2	4-mu18
	25	210	135	100	78	58	22	2	4-mu18
	32	230	150	110	82	66	24	2	4-mu23
	40	260	165	125	95	76	24	3	4-mu23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
