Što je ocjena zaštite i što znači?

Poznajte se s međunarodnim zaštitnim simbolima koji se koriste za označavanje uranjanja čvrstih predmeta i tekućina u električnim kućištima.

Ocjena zaštite od ulaska (ili IP ocjena) međunarodni je standard (IEC 60529) za stupanj zaštite ili učinkovitosti za brtvljenje električnih kućišta protiv ulaska predmeta, vode, prašine ili slučajnog kontakta. Ovaj je standard ekvivalentan europskom standardu EN 60529.

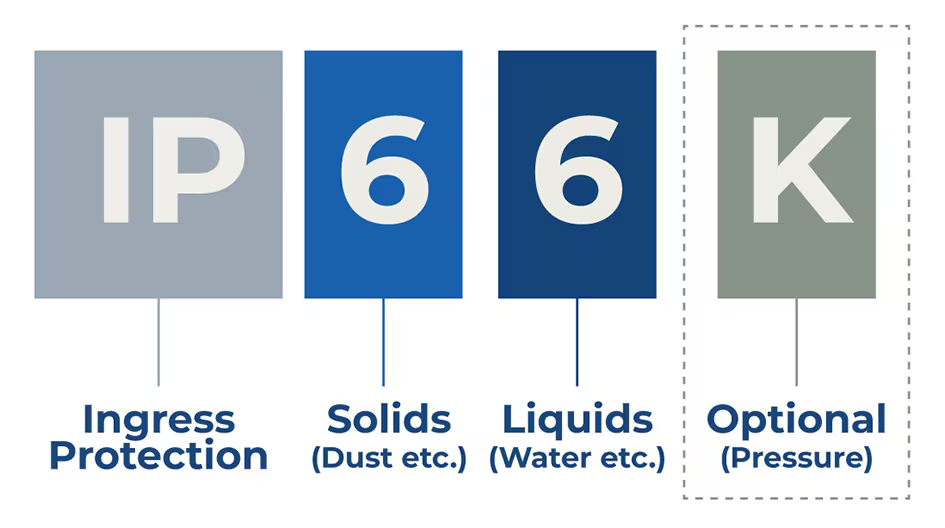

IP ocjene često se sastoje od slova IP (zaštita od ulaska), nakon čega slijede dva broja i neobavezna slova. Dva broja i završno pismo ukazuju na sljedeću kategoriju zaštite.

Čvrsta zaštita prve znamenke

Prva znamenka nakon IP -a ukazuje na razinu zaštite koja je osigurana za zatvorenu opremu protiv čvrstih stranih predmeta i ljudskog kontakta s opasnim dijelovima poput vodljivih tijela.

nivo

Veličina zaštićenog objekta

Učinkovitost zaštite

X

-

X ukazuje da ne postoje podaci o navedenoj razini zaštite

O

Nema zaštite

Nije zaštićen od predmeta koji dodiruju ili ulaze

1

Promjer> 50 mm

Velika površina predmeta

Ne može se spriječiti namjerni kontakt

2

Promjer> 12,5 mm

Prst ili sličan objekt

3

Promjer> 2,5 mm

Alati, debele žice itd.

4

Promjer> 1 mm

Većina žica, vijaka itd.

5

Spriječiti prašinu

Ulazak prašine dovoljan je da uzrokuje oštećenje opreme tijekom rada

U potpunosti spriječiti kontakt

6

otporan na prašinu

Nema upuštanja u prašinu

U potpunosti spriječiti kontakt

Drugi broj: Zaštita od tekućina

Drugi broj nakon IP -a u kodnoj ocjeni ukazuje na razinu zaštite koju vodootporni kućište pruža uređaju.

nivo

Veličina zaštićenog objekta

Učinkovitost zaštite

X

-

X ukazuje da ne postoje podaci o navedenoj razini zaštite

O

Nema zaštite

Ne može spriječiti ulazak vode

1

Kapanje

Vertikalno kapanje

2

Kaplje na nagibu <15 °

Okomito kapanje kada je ormar nagnut <15 °

3

Sprej za vodu

Vodeni sprej pod kutom <60o od okomitog

4

Uprskati

Štiti pokretač od vode koja prska na kućište iz svih smjerova

5

Mlaznik vode

Zaštitite push šipku od spreja za vodu od mlaznice (6,3 mm) prskanja prema kutiji iz bilo kojeg smjera

6

Snažni sprej za vodu

Štiti pokretač od jake prskalice za vodu (12,5 mm) prskajući prema ormaru iz bilo kojeg smjera

7

Dubina uronjenja do 1m

Ulazak vode tijekom privremenog uranjanja (dubina uronjenja do 1 m)

8

Dubina uronjenja premašuje 1m

Ulazak vode Tijekom kontinuiranog uranjanja (dubina uronjenja prelazi 1M)

9k*

Snažni sprej za vodu s visokom temperaturom

Usud udaljenost visoki tlak i prskanje visoke temperature

*Svi testovi označeni IPX9 slovom 'K' u standardnom IEC 60529 definiraju se ISO 20653 Standardom.

®Actuators označen IP66 i IP69K

Industrijski pokretači često se koriste u okruženjima u kojima su podložni tekućinama i krutini. Stoga, Svi naši pokretači s aluminijskim kućištima testirani su kako bi postigli IP66 i IP69K ocjene, što ih čini svestranim za širok raspon aplikacija.

Pokretači označeni IP66 ocjenom u potpunosti su zaštićeni od uranjanja prašine i snažnih zrakoplova vode iz bilo kojeg smjera. To ih čini prikladnim za upotrebu na otvorenom u promjeni vremenskih uvjeta.

Ako aplikacija zahtijeva pranje s visokim temperaturama, visokim tlačnim mlazovima, IP69K je preporučena razina zaštite. To je uobičajeni zahtjev, na primjer u poljoprivrednim strojevima, gdje pokretači ne moraju biti pokriveni ili zaštićeni. Nakon terenskog rada, pokretači su često izloženi prljavštini, gnojivima i učestalom pranju visokog pritiska.

IP66

  • Spriječiti ulazak svu prašinu
  • Štiti aktuator od visokotlačnih zrakoplova vode iz svih smjerova

IP69K

  • Spriječiti ulazak svu prašinu
  • Štiti od čišćenja parnog mlaza
